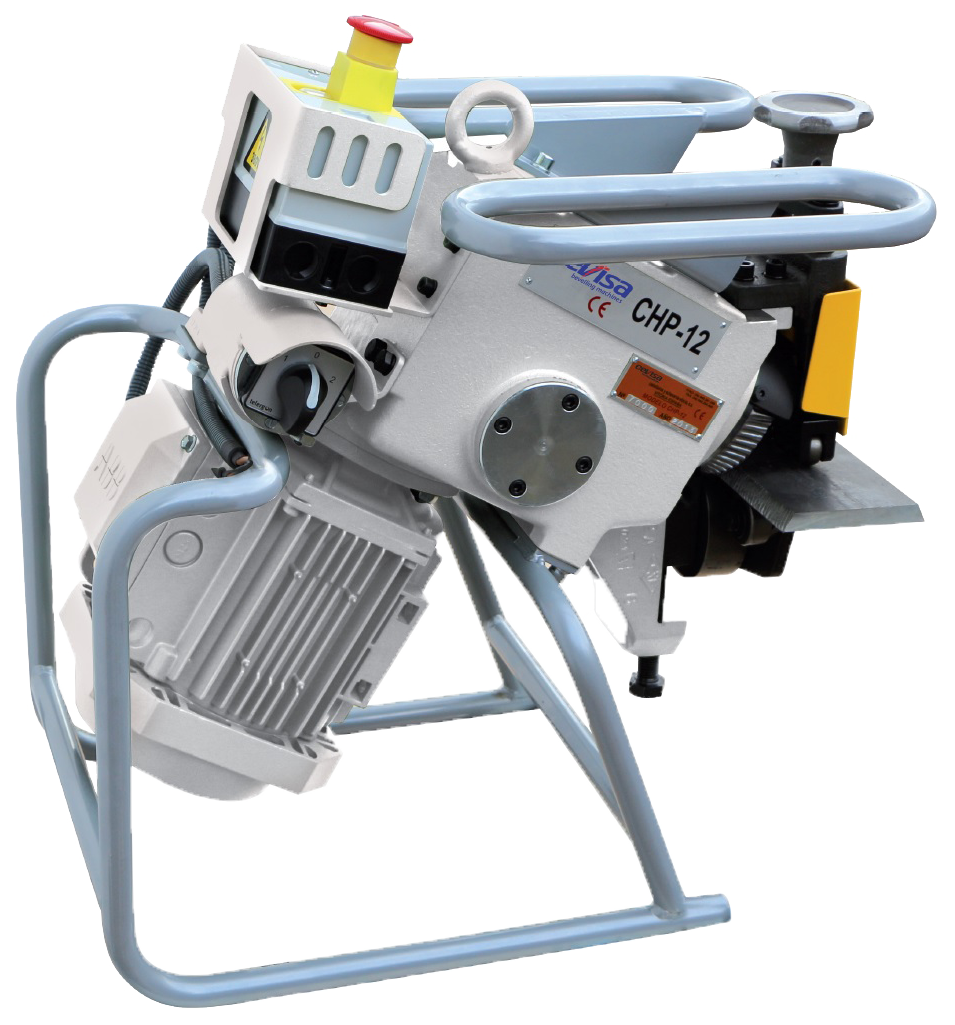

Biseladora CHP 12

La más versátil de la gama

Pioneros en el diseño y fabricación de máquinas achaflanadoras

Usted está aquí

CEVISA CEVISA CHP 12

La biseladora CHP 12 es la líder de ventas a nivel mundial ya que permite chaflanar chapas, tubos y discos de manera automática con una velocidad de achaflanado de 2,6 m por minuto. Su primera versión se remonta al año 1972 llevando el ADN de Cevisa a miles de empresas de los cinco continentes desde entonces y representando para la industria del metal la piedra angular en la preparación a la soldadura.

La achaflanadora CHP 12 sigue siendo, en la actualidad, la biseladora más eficiente y fiable del mercado, sustituyendo eficazmente procesos manuales penosos para el trabajador y costosos para la empresa, permitiendo el chaflanado de chapas de 6 metros en menos de 3 minutos.

Ventajas de la biseladora para cizallado estándar CHP 12

  • Adaptada para chapas, tubos, discos...
  • Alta rentabilidad: Coste chaflanado/ minuto bajo.
  • Avance automático, sencillez de manejo y ajuste.
  • Sin mantenimiento.
Descargas
0.6Mb
Catálogo Biseladora CHP 12
Datos técnicos
Capacidades
  • Máximo chaflán en una sola pasada: 12 mm*
  • Máximo chaflán recomendado en varias pasadas: 17 mm *
  • Espesor máximo de trabajo recomendado :  chapas y tubos hasta 20 mm
  • Espesor nominal de trabajo: chapas y tubos de 6 mm a 40 mm
  • Diámetro mínimo de tubos: 100 mm sin diámetro máximo.
  • Diámetro mínimo de discos: 350 mm sin diámetro máximo.
  • Ancho mínimo de chapa con soporte porta-rodillos estándar 55 mm. (mínimos menores consultar)

* Valores de longitud de chaflán obtenidas sobre un acero de 400 MPa

Características

Motor: trifásico
Potencia del motor: 3 CV – 2,2 kW

Voltaje

  • 220/380 V. 50 Hz
  • 250/440 V. 60 Hz
  • Cualquier otro voltaje, consultar disponibilidad

Caja eléctrica con:

  • Disparo a mínima tensión.
  • Seta de emergencia
  • Protección magnetotermica

Interruptor inversor de marchas.
Peso neto de la máquina: 65 kilogramos
Altura de trabajo: adaptable

Esquemas de chaflanados

Chaflanado de chapas: chaflán / bisel en K, V, X e Y.

Chaflanado de tubos, en posición vertical u horizontal: chaflán/bisel en K, V, X e Y exterior o interior posibles (según diámetro).

Velocidad de biselado: 2.6 m/ min.

Ventajas CEVISA
  • Larga vida de las fresas de corte: alrededor de 1.000 m
  • Alta rentabilidad: Coste chaflanado/ minuto bajo
  • Sin mantenimiento
  • Avance automático
  • Sencillez de manejo y ajuste
  • Versatilidad
Accesorios
La biseladora se suministra con los siguientes accesorios:
  • 3 Fresas de corte acero (1 en máquina)
  • 1 Dispositivo de ángulo à 30°
  • 1 Dispositivo para chaflanar tubos
  • 1 juego de llaves para el ajuste de la máquina



Accesorios adicionales:

Carro regulable: para facilitar su manejo y desplazamiento, como para el trabajo en chapas largas.
Fresas de corte Inox
Fresas de corte Alumminio
Dispositivos de ángulo: ángulos disponibles: 22.5 - 25º - 30º - 35º - 37.5º - 45º
(cualquier otro ángulo consultar)
Rodillos sufridores superiores antimarca de poliuretano
