Biseladora CHP 12 INV

Achaflanado con alto rendimiento

¡Aun más versátil y productiva! (para biseles inferiores y superiores)

Usted está aquí

CEVISA CEVISA CHP 12 INV

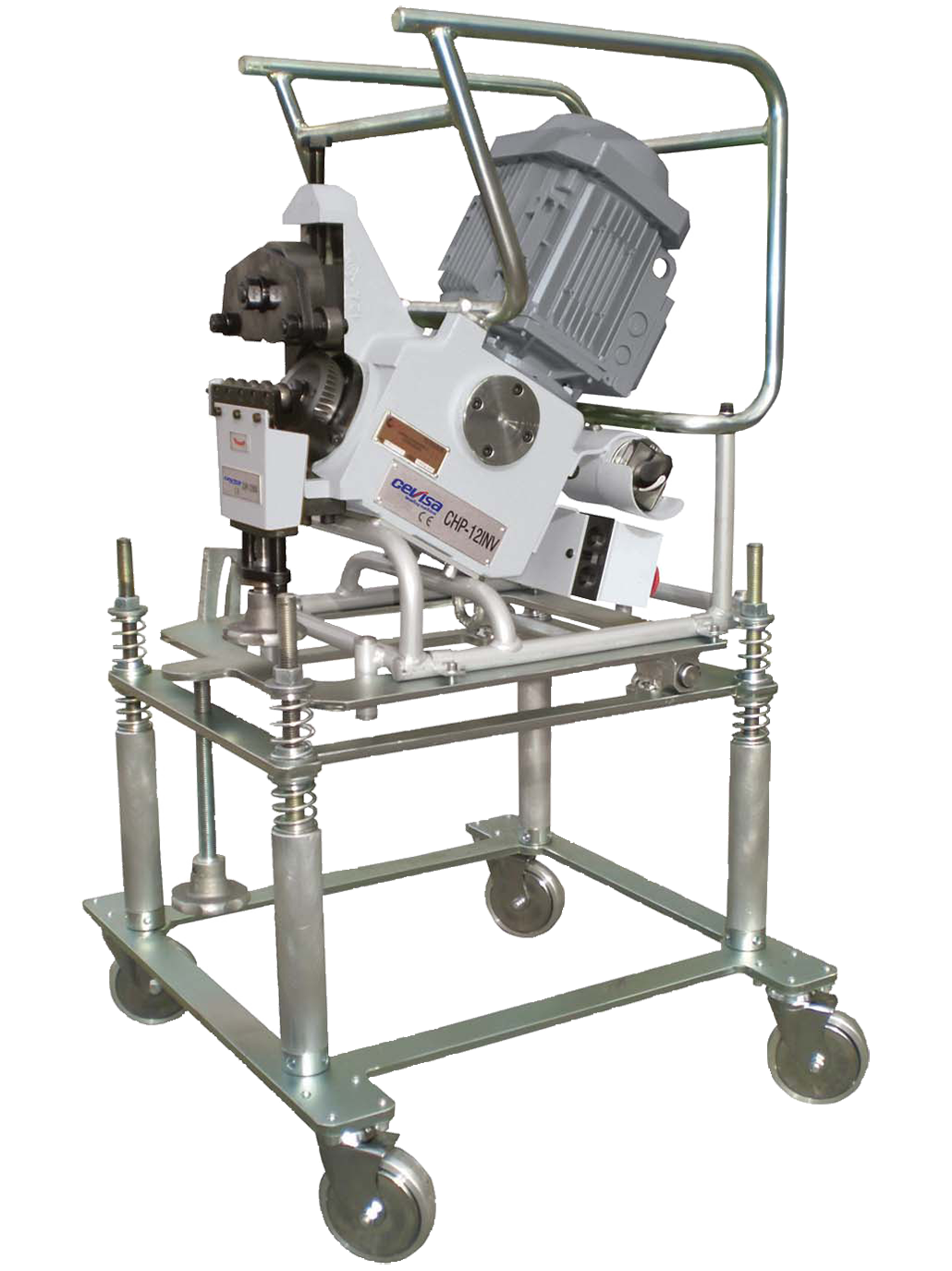

La biseladora CHP 12 INV es capaz de biselar chapas en X o Y (chaflán superior e inferior de una chapa) sin esfuerzo y  de manera muy sencilla en modo completamente automático. Como su versión más emblemática la CHP 12, este modelo INV es la achaflanadora idónea para realizar chaflanes sobre tubos de gran diámetro por su sistema de válvulas de respiración.

Su velocidad de trabajo reduce notablemente los tiempos de producción y facilita la preparación de las chapas y tubos para la soldadura.

La biseladora CHP 12 INV es la solución más flexible y eficiente de la gama para trabajar grandes chapas y tubos de gran diámetro, simplificando el proceso productivo a su máximo.

Ventajas de la biseladora para cizallado estándar CHP 12 INV

  • Flexible: Sistemas de válvulas para trabajar en cualquier posición
  • Chaflanado arriba y debajo de la chapa sin esfuerzo
  • Corte en frío: sin preparación previa de la chapa.
  • Alta rentabilidad: Regularidad del chaflanado rapidez de corte 2,6 m/min.
Descargas
0.6Mb
Catálogo Biseladora CHP 12 INV
Datos técnicos
Capacidades
  • Máximo chaflán en una sola pasada: 12 mm *
  • Máximo chaflán recomendado en varias pasadas: 17 mm *
  • Espesor máximo de trabajo recomendado: chapas y tubos hasta 20 mm.
  • Espesor nominal de trabajo: chapas y tubos de 6 mm. a 40 mm.
  • Diámetro mínimo de tubos: 100 mm sin diámetro máximo.
  • Diámetro mínimo de discos: 350 mm sin diámetro máximo.
  • Ancho mínimo de chapa con soporte porta-rodillos estándar 55 mm.
    (mínimos menores consultar)

* Valores de longitud de chaflán obtenidas sobre un acero de 400 MPa

Características

Motor: trifásico
Potencia del motor: 3 CV – 2.2 kW

Voltaje:

  • 220/380 V. 50 Hz.
  • 250/440 V. 60 Hz.
  • Cualquier otro voltaje, consultar disponibilidad

Caja eléctrica con:

  • Disparo a mínima tensión
  • Seta de emergencia
  • Protección magnetotérmica

Interruptor inversor de marchas.
Peso neto de la máquina: 65 kg.
Altura de trabajo: adaptable.

Esquemas de chaflanados

Chaflanado de chapas: chaflán / bisel en K, V, X e Y.
Chaflanado de tubos, en posición vertical u horizontal: chaflán/bisel en K, V, X e Y exterior o interior posibles (según diámetro).
Velocidad de biselado: 2.6 m/min.

Ventajas CEVISA
  • Flexible: Sistemas de válvulas para trabajar en cualquier posición.
  • Chaflanado arriba y debajo de la chapa sin esfuerzo.
  • Alta rentabilidad: rapidez de corte 2,6 metros por inuto
  • Regularidad del chaflanado + hasta 17 milímetros de chaflán
  • Corte en frío: sin preparación previa de la chapa.
Accesorios
La biseladora se suministra con los siguientes accesorios
  • 3 Fresas de corte acero (1 en máquina)
  • 1 Dispositivo de ángulo a 30°
  • 1 Dispositivo para chaflanar tubos
  • 1 juego de llaves para el ajuste de la máquina
Accesorios adicionales:
  • Carro regulable: para facilitar su manejo y desplazamiento, como para el trabajo en chapas largas.
  • Fresas de corte acero
  • Fresas de corte Inox
  • Fresas de corte Alumminio
  • Dispositivos de ángulo: ángulos disponibles: 22.5 - 25º - 30º - 35º  - 37.5º - 45º
    (cualquier otro ángulo consultar)
  • Rodillos sufridores superiores antimarca de poliuretano
  • Soporte porta rodillos para chapas estrechas ancho min, 20 – 25 – 32 y 40 mm
