Biseladora CHP 7

Compacta y manejable

Portátil, ligera y rápida para pequeños espesores

Usted está aquí

CEVISA CEVISA CHP 7

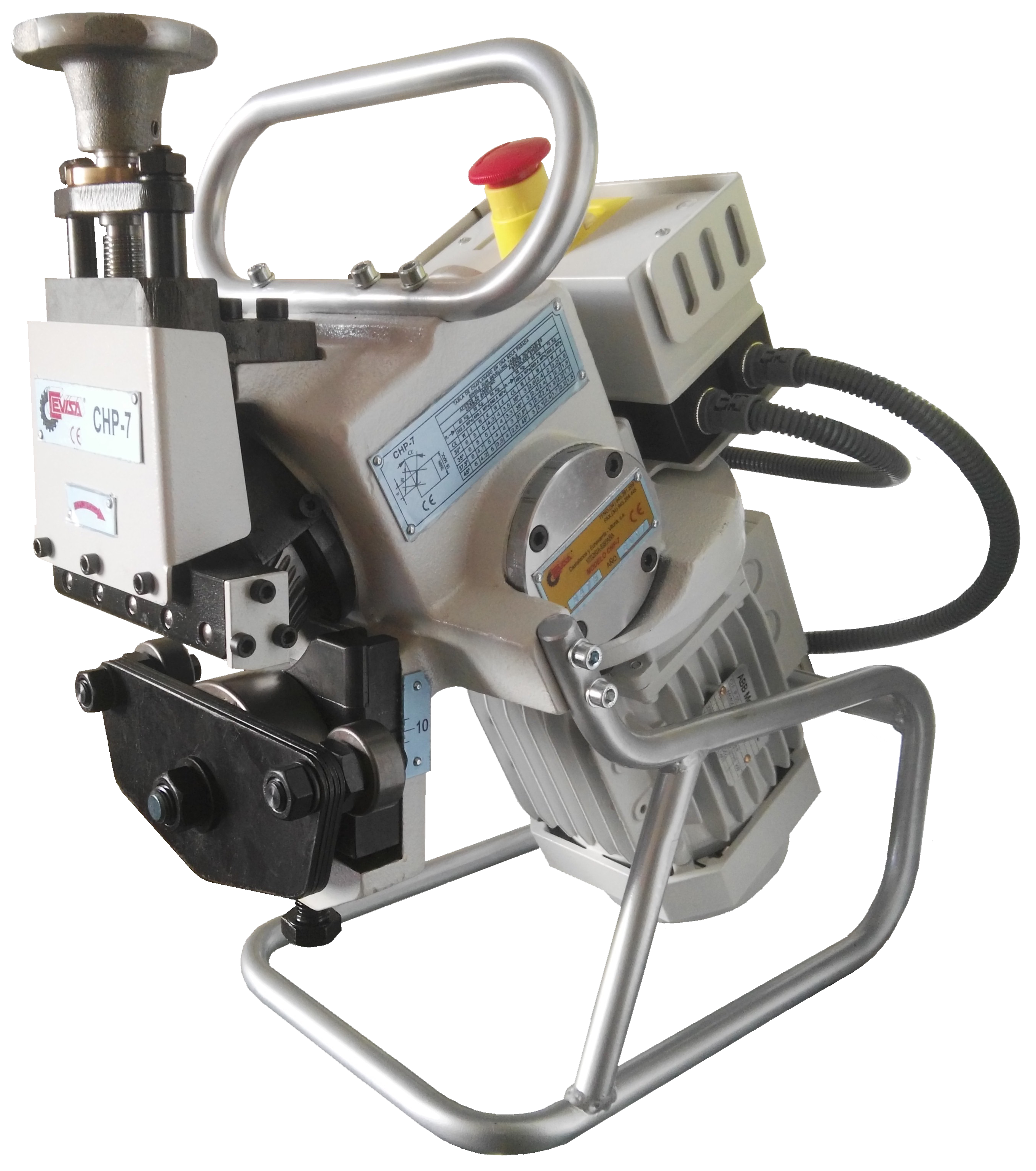

La achaflanadora CHP 7 bisela chapas, piezas pequeñas y tubos de espesores finos. Preparada para avanzar de manera automática, la biseladora CHP 7 cumplirá con todas sus expectativas a nivel de biselado de materiales de 4 a 8 milímetros de espesor así como el achaflanado específico del aluminio, biselando a 1,6 metros por minuto.

Portátil, ligera y rápida, La biseladora CHP 7 es para todas aquellas empresas que buscan un chaflanado regular en un tiempo récord y para cualquier tipo de piezas a chaflanar.

Ventajas de la biseladora para cizallado estándar CHP 7

  • Fácilmente manejable en cualquier posición
  • Adaptada para trabajar en planta como en obra
  • Flexibilidad alta
  • Ideal para aluminio
Descargas
0.5Mb
Catálogo Biseladora CHP 7
Datos técnicos
Capacidades
  • Máximo chaflán en una sola pasada: 6 mm*
  • Máximo chaflán recomendado en varias pasadas: 10 mm (*)
  • Espesor máximo de trabajo recomendado :  chapas y tubos hasta 8 mm.
  • Espesor nominal de trabajo: chapas y tubos de 3 mm. a 16 mm.
  • Diámetro mínimo de tubos: 100 mm sin diámetro máximo.
  • Diámetro mínimo de discos: 350 mm sin diámetro máximo.
  • Ancho mínimo de chapa con soporte porta-rodillos estándar 55 mm.
    (mínimos menores consultar)

* Valores de longitud de chaflán obtenidas sobre un acero de 400 MPa.

Características

Motor: trifásico
Potencia del motor: 0.75 CV – 0,55 kW

Voltaje:

  • 220/380 V. 50 Hz.
  • 250/440 V. 60 Hz
  • Cualquier otro voltaje, consultar disponibilidad

Caja eléctrica con:

  • Disparo a mínima tensión
  • Seta de emergencia
  • Protección magnetotermica

Interruptor inversor de marchas
Peso neto de la máquina: 45 kilogramos.
Altura de trabajo: adaptable

Esquemas de chaflanados

Chaflanado de chapas: chaflán / bisel en K, V, X e Y
Chaflanado de tubos, en posición vertical u horizontal: chaflán/bisel en K, V, X e Y exterior o interior posibles (según diámetro).
Velocidad de biselado: 1.6 m/min.



Ventajas CEVISA
  • Fácilmente manejable en cualquier posición
  • Adaptada para trabajar en planta como en obra
  • Flexibilidad alta
  • Ideal para aluminio
Accesorios
La biseladora se suministra con los siguientes accesorios
  • 3 Fresas de corte acero (1 en máquina)
  • 1 Dispositivo de ángulo a 30°
  • 1 Dispositivo para chaflanar tubos
  • 1 juego de llaves para el ajuste de la máquina
Accesorios adicionales:

Fresas de corte Acero
Fresas de corte Inox
Fresas de corte Aluminio
Dispositivos de ángulo: ángulos disponibles: 22.5 - 25º - 30º - 35º  - 37.5º - 45º
(cualquier otro ángulo consultar)
Rodillos sufridores superiores antimarca de poliuretano
Soporte porta rodillos para chapas estrechas ancho min, 20 – 25 – 32 y 40 mm
