Biseladora CHP 21 G INV

La solución para incrementar su eficiencia

Stop al volteo de la chapa. Elimine riesgos y tiempo

Usted está aquí

CEVISA CEVISA CHP 21 G INV

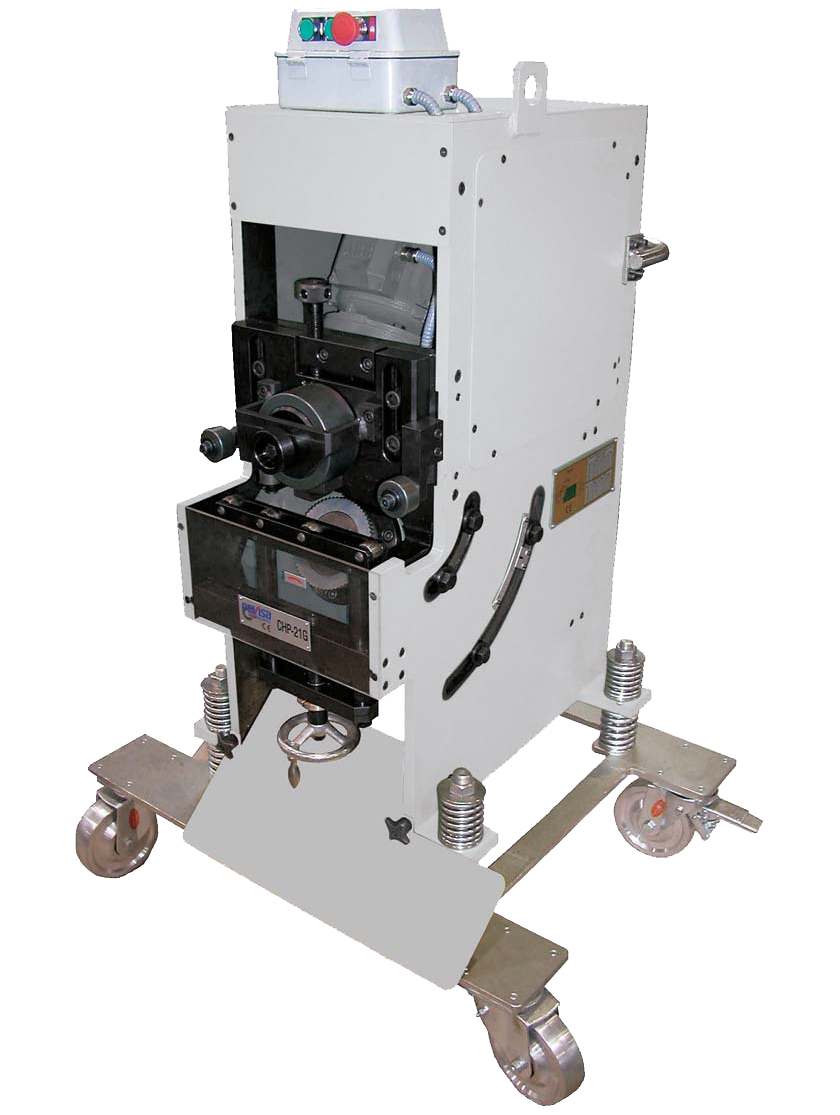

La biseladora CHP 21 G INV está diseñada para realizar chaflanes inferiores en grandes chapas sin tener que darles la vuelta. Este modelo de biseladora gradual es una máquina complementaria a la CHP 21 G, trabajando ambas en paralelo para garantizar una alta productividad.

Un sistema seguro e ideal para aquellos clientes que quieran obtener rendimientos elevados.

Ventajas para la biseladora para cizallado gradual CHP 21 G INV

  • Seguridad: Stop al volteo de la chapa para hacer los chaflanes inferiores.
  • Complementaria para alto rendimiento: trabajo en paralelo con la CHP 21 G.
  • Resistencia: máquina duradera con altas prestaciones, trabajo continuo 24h/24h.
  • Todo en uno: gran capacidad de chaflanado, ángulos ajustables, carro de arrastre.
Descargas
1.0Mb
Catálogo Biseladora CHP 21 G INV
Datos técnicos
Capacidades
  • Máximo chaflán en una sola pasada: 20 mm *
  • Máximo chaflán recomendado en varias pasadas: 28 mm *
  • Espesor máximo de trabajo recomendado: chapas hasta 40 mm
  • Espesor nominal de trabajo: chapas y tubos de 9 mm a 50 mm
  • Diámetro mínimo de tubos: 150 mm sin diámetro máximo.
  • Diámetro mínimo de discos: 350 mm sin diámetro máximo.
  • Ángulo variable integrado de 20° a 45°
  • Ancho mínimo de chapa con soporte porta-rodillos estándar 70 mm.
    (mínimos menores consultar)

* Valores de longitud de chaflán obtenidas sobre un acero de 400 MPa.

Características

Motor: trifásico
Potencia del motor: 4 CV – 3 kW



Voltaje:

  • 220/380 V. 50 Hz.
  • 250/440 V. 60 Hz.
  • Cualquier otro voltaje, consultar disponibilidad



Caja eléctrica con:

  • Disparo a mínima tensión
  • Seta de emergencia
  • Protección magnetotérmica

Interruptor inversor de marchas

Peso neto de la máquina: 485 kilogramos
Altura de trabajo: regulable de 850 a 880 milímetros
Carro integrado

Esquemas de achaflanados / biselados

Chaflanado de chapas: chaflán / bisel en K, V, X e Y
Chaflanado de tubos, en posición horizontal: chaflán/bisel en K, V, X e Y exterior o interior posibles (según diámetro).
Velocidad de achaflanado / biselado: 1,7 metros por minuto.

Ventajas CEVISA
  • Complementaria para alto rendimiento: trabajo en paralelo con la CHP 21 G
  • Eficiencia: velocidad de chaflanado de 1,7 metros por minuto para grandes espesores
  • Todo en uno: gran capacidad de chaflanado, ángulos ajustables, carro de arrastre.
  • Resistencia: máquina duradera con altas prestaciones
  • Sencilla de manejo y automática
Accesorios
La biseladora se suministra con los siguientes accesorios:
  • 3 Fresas de corte universal (1 en máquina)
  • 1 juego de llaves para el ajuste de la máquina
Accesorios adicionales:
  • Fresas de corte universal
  • Rodillos sufridores superiores antimarca de poliuretano
