Biseladora CHP 21 G REV

Optimización en la preparación a la soldadura

Solución completa de chaflanado

Usted está aquí

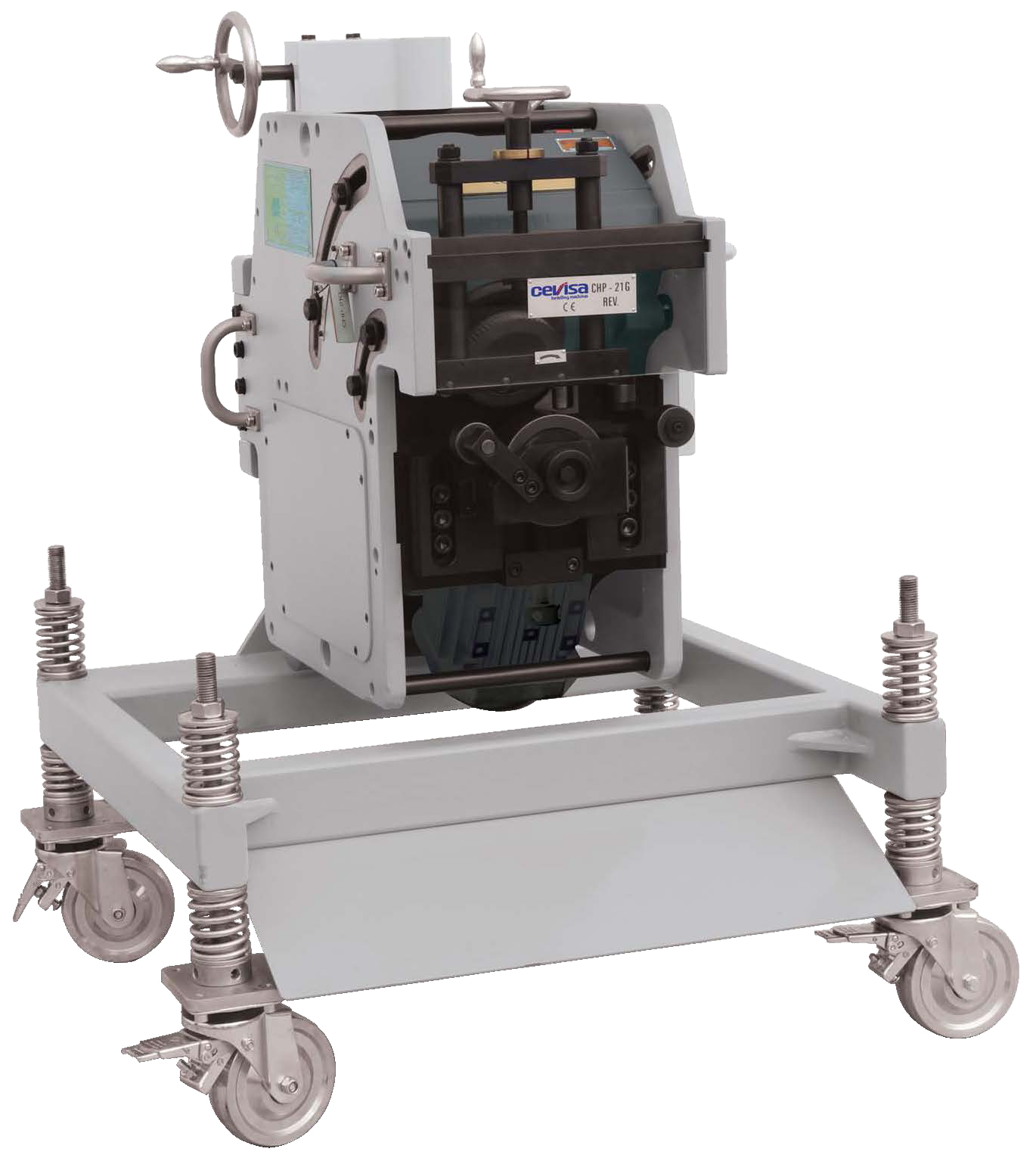

CEVISA CEVISA CHP 21 G REV

La achaflanadora CHP 21 G REV es la versión de 2 máquinas en 1, asegurando un alto rendimiento productivo al poder hacer los chaflanes en X, Y o K de manera rápida y sencilla. Automática en el arrastre, la maquina se invierte según el chaflán que se necesite realizar con una puesta en marcha rápida y una velocidad alta de achaflanado. Permite cualquier ángulo de achaflanado comprendido entre 20º y 45º.

La biseladora CHP 21 G REV: optimice su inversión para la realización de chaflanes superiores e inferiores.

Ventajas de la biseladora para cizallado reversible CHP 21 G REV

  • Flexible y eficiente: 2 en 1, chaflanado superior e inferior de chapas en una sola máquina.
  • Seguridad máxima: Sin volteo de la chapa, seguridad máxima, todo en 1.
  • Cambio rápido de posición de la máquina.
  • Resistencia: máquina duradera con altas prestaciones, trabajo continuo 24h.
Descargas
1.0Mb
Catálogo Biseladora CHP 21 G REV
Datos técnicos
Capacidades
  • Máximo chaflán en una sola pasada: 20 mm *
  • Máximo chaflán recomendado en varias pasadas: 28 mm *
  • Espesor máximo de trabajo recomendado: chapas hasta 40 mm
  • Espesor nominal de trabajo: chapas y tubos de 9 mm a 50 mm
  • Diámetro mínimo de tubos: 150 mm sin diámetro máximo.
  • Diámetro mínimo de discos: 350 mm sin diámetro máximo.
  • Ángulo variable integrado de 20° a 45°
  • Ancho mínimo de chapa con soporte porta-rodillos estándar 70 mm.
    (mínimos menores consultar)

* Valores de longitud de chaflán obtenidas sobre un acero de 400 MPa.

Características

Motor: trifásico
Potencia del motor: 4 CV –3 kW

Voltaje:

  • 220/380 V. 50 Hz.
  • 250/440 V. 60 Hz.
  • Cualquier otro voltaje, consultar disponibilidad

Caja eléctrica con:

  • Disparo a mínima tensión
  • Seta de emergencia
  • Protección magnetotérmica

Interruptor inversor de marchas

Peso neto de la máquina: 635 kilogramos
Altura de trabajo: regulable de 850 a 880 milímetros
Carro integrado

Esquemas de chaflanados / biselados

Chaflanado de chapas: chaflán / bisel en K, V, X e Y
Chaflanado de tubos, en posición horizontal: chaflán/bisel en K, V, X e Y exterior o interior posibles (según diámetro).
Velocidad de biselado / achaflanado: 1,7 metros por minuto.



Ventajas CEVISA
  • Flexible y eficiente: chaflanado superior e inferior de chapas en una sola máquina.
  • Sin volteo de la chapa, seguridad máxima, todo en una sola biseladora.
  • Robusta con alto rendimiento: para trabajos 24h y velocidad de corte 1,7 metros por minuto para espesores hasta 50 milímetros.
  • Corte en frío sin cambio de las propiedades de la chapa.
Accesorios
La biseladora se suministra con los siguientes accesorios
  • 3 Fresas de corte universal (1 en máquina)
  • 1 juego de llaves para el ajuste de la máquina
Accesorios adicionales:
  • Fresas de corte universal
  • Rodillos sufridores superiores antimarca de poliuretano
