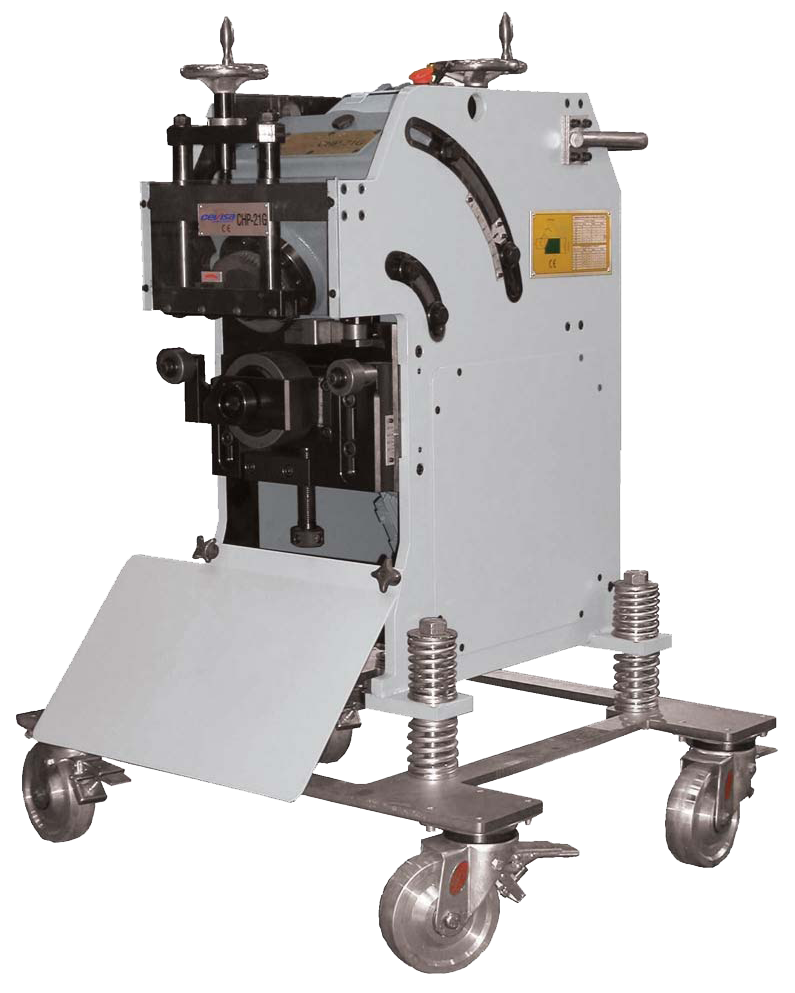

Biseladora CHP 21 G

Eficiencia operativa máxima

Apropiada para usuarios con elevada exigencia productiva

Usted está aquí

CEVISA CEVISA CHP 21 G

La achaflanadora / biseladora CHP 21 G es una gran máquina diseñada para producir sin límites y achaflanar las 24 horas, sin descanso. Robusta y fiable, la biseladora CHP 21 G dará un servicio ininterrumpido para una alta gama de chaflanes y ángulos. Su rapidez de chaflanado para espesores medianos reducirá al mínimo el tiempo de preparación de chapas para el proceso de soldadura.

Con este modelo de biseladora conseguirá una garantizada optimización de su producción.

Ventajas de la biseladora para cizallado gradual CHP 21 G

  • Trabajo continuo 24h/24h.
  • Resistencia: máquina automatica duradera con altas prestaciones.
  • Multifuncional: una sola herramienta de corte para diferentes tipos de metales.
  • Todo en uno: gran capacidad de chaflanado, ángulos ajustables, carro de arrastre.
Descargas
1.0Mb
Catálogo Biseladora CHP 21 G
Datos técnicos
Capacidades
  • Máximo chaflán en una sola pasada: 20 mm *
  • Máximo chaflán recomendado en varias pasadas: 28 mm *
  • Espesor máximo de trabajo recomendado: chapas hasta 40 mm
  • Espesor nominal de trabajo: chapas y tubos de 9 mm a 50 mm
  • Diámetro mínimo de tubos: 150 mm sin diámetro máximo.
  • Diámetro mínimo de discos: 350 mm sin diámetro máximo.
  • Ángulo variable integrado de 20° a 45°
  • Ancho mínimo de chapa con soporte porta-rodillos estándar 70 mm.
    (mínimos menores consultar)

* Valores de longitud de chaflán obtenidas sobre un acero de 400 MPa.

Características

Motor: trifásico
Potencia del motor: 4 CV –3 kW

Voltaje:

  • 220/380 V. 50 Hz
  • 250/440 V. 60 Hz
  • Cualquier otro voltaje, consultar disponibilidad

Caja eléctrica con

  • Disparo a mínima tensión
  • Seta de emergencia
  • Protección magnetotérmica

Interruptor inversor de marchas

Peso neto de la máquina: 450 kilogramos.
Altura de trabajo: regulable de 850 a 880 milímetros.
Carro integrado

Esquemas de achaflanados / biselados

Chaflanado de chapas: chaflán / bisel en K, V, X e Y
Chaflanado de tubos, en posición horizontal: chaflán/bisel en K, V, X e Y exterior o interior posibles (según diámetro).
Velocidad de biselado / achaflanado: 1,7 metros por minuto.

Ventajas CEVISA
  • Alto rendimiento: velocidad de chaflanado de 1,7 metros por minutos para grandes espesores.
  • Todo en uno: gran capacidad de chaflanado, ángulos ajustables, carro de arrastre.
  • Resistencia: máquina duradera con altas prestaciones.
  • Multifuncional: una sola herramienta de corte para diferentes tipos de metales.
  • Sencilla de manejo y automática.
Accesorios
La biseladora se suministra con los siguientes accesorios:
  • 3 Fresas de corte universal (1 en máquina)
  • 1 juego de llaves para el ajuste de la máquina
Accesorios adicionales:
  • Fresas de corte universal
  • Rodillos sufridores superiores antimarca de poliuretano
