Biseladora CHP 12 G

La flexibilidad al servicio de la producción

El achaflanado perfecto a cualquier ángulo

Usted está aquí

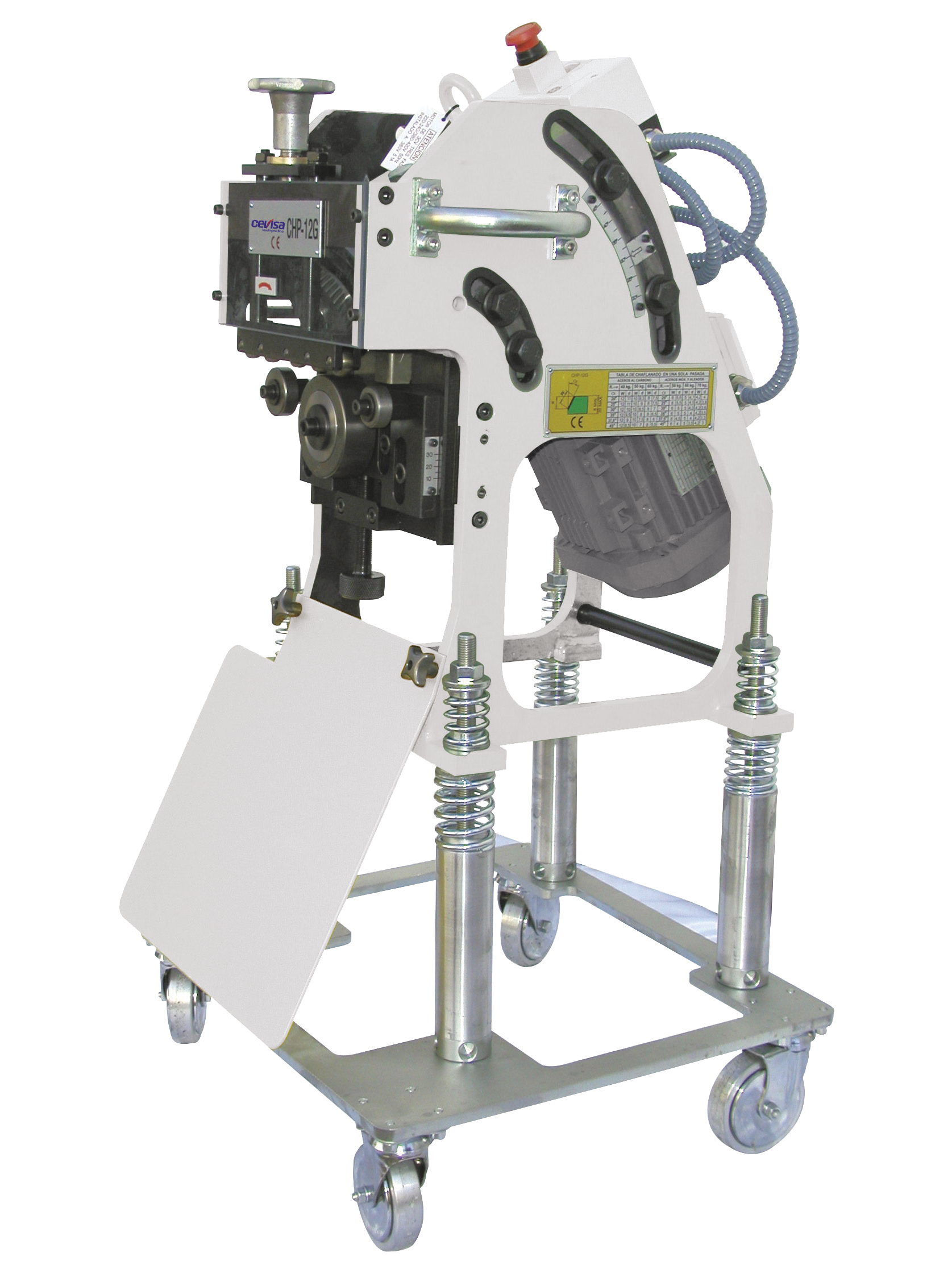

Este modelo, la CHP 12 G, es la versión regulable de la biseladora CHP 12. Esta achaflanadora es ideal para trabajar cualquier ángulo de achaflanado comprendido entre 20º y 45º, manteniendo la posición chapa-máquina siempre idónea. Su modo de trabajo automático es ideal grandes chapas de espesores comprendidos entre 6 y 20 milímetros y un chaflán máximo de 17 milímetros. CEVISA CEVISA CHP 12 G CEVISA Este modelo, la CHP 12 G, es la versión regulable de la biseladora CHP 12. Esta achaflanadora es ideal para trabajar cualquier ángulo de achaflanado comprendido entre 20º y 45º, manteniendo la posición chapa-máquina siempre idónea. Su modo de trabajo automático es ideal grandes chapas de espesores comprendidos entre 6 y 20 milímetros y un chaflán máximo de 17 milímetros.

Este modelo, la CHP 12 G, es la versión regulable de la biseladora CHP 12. Esta achaflanadora es ideal para trabajar cualquier ángulo de achaflanado comprendido entre 20º y 45º, manteniendo la posición chapa-máquina siempre idónea. Su modo de trabajo automático es ideal grandes chapas de espesores comprendidos entre 6 y 20 milímetros y un chaflán máximo de 17 milímetros.

Sus sistemas de arrastre y biselado automático aseguran niveles altísimos de productividad y un coste muy bajo de manipulación. Su carro integrado facilita su manejo e instalación, eliminando la necesidad de seguimiento del proceso del achaflanado por parte del operario.

Ventajas de la biseladora para cizallado gradual CHP 12 G

  • Rango de ángulos de chaflanado infinito entre 20º y 45º
  • Altamente eficiente en grandes chapas
  • Facilidad de manejo e instalación
  • Seguridad: elaboración del chaflanado sin supervisión
Descargas
0.8Mb
Catálogo Biseladora CHP 12 G
Datos técnicos
Capacidades
  • Máximo chaflán en una sola pasada: 12 mm *
  • Máximo chaflán recomendado en varias pasadas: 17 mm * Espesor máximo de trabajo recomendado: chapas y tubos hasta 20 mm.
  • Espesor nominal de trabajo: chapas y tubos de 6 mm a 30 mm.
  • Diámetro mínimo de tubos: 100 mm sin diámetro máximo.
  • Diámetro mínimo de discos: 350 mm sin diámetro máximo.
  • Angulo variable integrado de 20° a 45°
  • Ancho mínimo de chapa con soporte porta-rodillos estándar 55 mm.
    (mínimos menores consultar)

* Valores de longitud de chaflán obtenidas sobre un acero de 400 MPa

Características

Motor: trifásico
Potencia del motor: 3 CV – 2.2 kW

Voltaje:

  • 220/380 V. 50 Hz.
  • 250/440 V. 60 Hz.
  • Cualquier otro voltaje, consultar disponibilidad

Caja eléctrica con

  • disparo a mínima tensión
  • Seta de emergencia
  • Protección magnetotermica

Interruptor inversor de marchas
Peso neto de la máquina: 135 Kg
Altura de trabajo: regulable de 715 mm a 745 mm
Carro integrado

Esquemas de chaflanados

Chaflanado de chapas: chaflán / bisel en K, V, X e Y.
Chaflanado de tubos, chaflán/bisel en K, V, X e Y exterior o interior posibles (según diámetro).
Velocidad de biselado: 2,6 metros por minuto.

Ventajas CEVISA
  • Rango de ángulos de chaflanado infinito entre 20º y 45º
  • Altamente eficiente en grandes chapas
  • Facilidad de manejo e instalación
  • Seguridad: elaboración del chaflanado sin supervisión
  • Flexibilidad
Accesorios
La biseladora se suministra con los siguientes accesorios
  • 3 Fresas de corte acero (1 en máquina)
  • 1 juego de llaves para el ajuste de la máquina
Accesorios adicionales:
  • Fresas de corte Acero
  • Fresas de corte Inox
  • Fresas de corte Alumminio
  • Rodillos sufridores superiores antimarca de poliuretano
