Biseladora CHP 60 G

Ampliamos horizontes. El máximo valor de achaflanado para la máxima precisión

Grandes chaflanes con acabados superiores

Usted está aquí

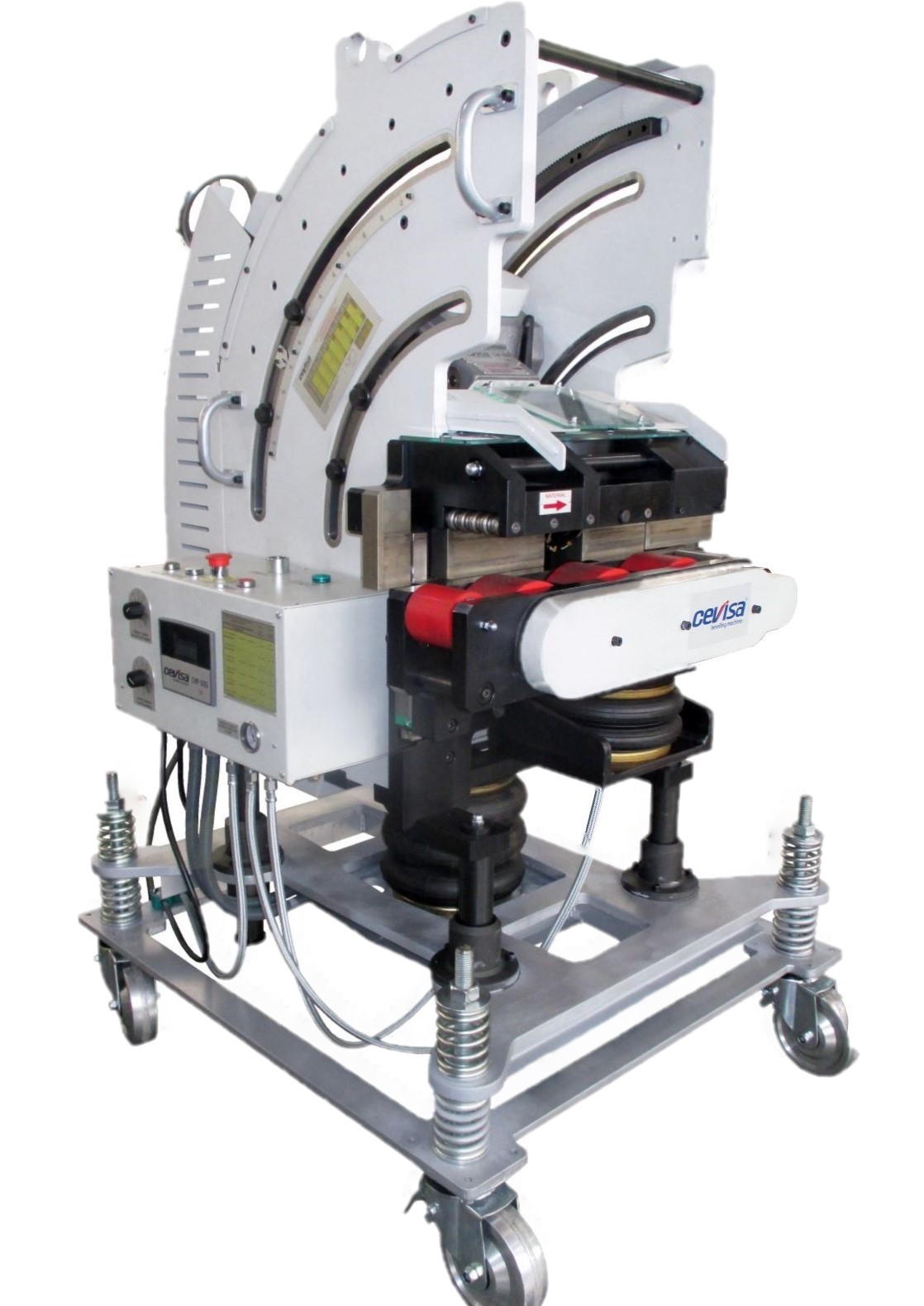

La achaflanadora/biseladora CHP 60 G es la solución única en el mercado para biselar grandes espesores (hasta 100 milímetros) y capaz de chaflanar materiales altamente aleados o de elevada dureza como el dúplex, super dúplex, hardox, armox… sin esfuerzo. CEVISA CEVISA CHP 60 G CEVISA La achaflanadora/biseladora CHP 60 G es la solución única en el mercado para biselar grandes espesores (hasta 100 milímetros) y capaz de chaflanar materiales altamente aleados o de elevada dureza como el dúplex, super dúplex, hardox, armox… sin esfuerzo.

Cevisa ha creado la primera y única biseladora automática que une y combina las características de una verdadera fresadora portátil y de una biseladora. La achaflanadora/biseladora CHP 60 G es la solución única en el mercado para biselar grandes espesores (hasta 100 milímetros) y capaz de chaflanar materiales altamente aleados o de elevada dureza como el dúplex, super dúplex, hardox, armox… sin esfuerzo.

Su velocidad de trabajo y su acabado mecanizado garantiza al usuario chaflanes de la máxima precisión en cuanto a ángulo, profundidad y calidad, reuniendo las condiciones más idóneas para realizar un proceso de soldadura perfecto.

Ventajas de la biseladora para mecanizado de gran espesor CHP60G

  • Universal: Apta para todo tipo de material, aceros, inox, dúplex, super dúplex, hardox, armox…. y espesores hasta 100 mm,
  • Ángulos de chaflanado entre 15° y 70°, adaptada para chaflanes de transición.
  • Operaciones guiadas: completo sistema de ajuste numérico para la máxima precisión de chaflanado.
  • Alta productividad: libera mesas de corte.
  • Alto rendimiento: Coste de chaflanado / min. por un achaflanado mecanizado, rentabilidad garantizada.



Accesorio especial para realizar chaflanes en J (ver accesorios)

Descargas
1.0Mb
Catálogo Biseladora CHP 60 G
Datos técnicos
Capacidades
  • Chaflanado de chapas de 10 mm a 100 mm de espesores *
  • Espesor óptimo de trabajo: de 10mm a 70 mm.
  • Chaflán de 60 mm (longitud)
  • Acabado del chaflán: mecanizado
  • Velocidad máxima de biselado: 0.5 metros por minuto.
  • Máximo chaflán en una sola pasada: 28 milímetros.
  • Máximo chaflán recomendado en varias pasadas: 60 milímetros.
  • Ángulos ajustables de 20º a 50º
  • Dimensiones mínimas de chapas a chaflanar: Ancho 150 mm y largo 250 mm

* Configuración especial para espesores de 100 milímetros.

Características
  • Ajuste preciso de la profundidad del chaflán por display electrónico.
  • Velocidad de avance / chaflanado regulable según el material biselado.
  • Velocidad del cabezal regulable.
  • Pantalla digital para la lectura de la velocidad de avance del material y RPM del cabezal.
  • Agarre de la chapa por una presión constante de 4 Bares.
  • Altura de trabajo regulable por elevación neumática.
Esquemas de chaflanados / biselados

Chaflanado de chapas: chaflán / bisel en K, V, X e Y
Velocidad de biselado / achaflanado: 0,5 metros por minuto.

Conexión eléctrica

Motor trifásico: tres fases y tierra. sin neutro.
Potencia del motor: 5 CV – 3,8 kW
Voltaje: 220/380 V. 50 Hz 250/440 V. 60 Hz
Cualquier otro voltaje, consultar disponibilidad
Enchufe de 32 A.
Cables de diámetro: 2,5 milímetros.
Consumo máximo de la máquina: máximo 15A.
Caudal del aire 200 l/min.

Caja eléctrica:

  • Con disparo a mínima tensión
  • Seta de emergencia
  • Protección magnetotérmica

Peso neto de la máquina biseladora: 800 kilogramos.
Altura de trabajo: regulable desde 760 hasta 940 milímetros.
Carro integrado.

Ventajas CEVISA
  • Silenciosa y sin vibraciones: acabado mecanizado uniforme.
  • Mecanizado en frío, sin modificar las propiedades del material.
  • Máquina biseladora móvil y robusta.
  • Consumo eléctrico mínimo de 10 A (a 380V).
  • Avance rápido de chaflanado / biselado.
Accesorios
La biseladora se suministra con los siguientes accesorios
  • 2 juegos de 10 placas de corte (7 montadas en la máquina)
  • 1 plato de fresado de recambio
  • 1 juego de llaves para el ajuste de la máquina
Accesorios adicionales:
  • Placas de corte
  • Rodillos sufridores superiores antimarca de poliuretano
  • Dispositivo para chflanes en J

Más información sobre el dispositivo en “J”:

Es un dispositivo que se pre-instala en fábrica. La ventaja es que con ese dispositivo instalado de puede hacer tanto chaflán en “J” como normal.

Los valores son los siguiente :

  • El espesor max. de la chapa es de 70 mm con la máquina estándar, de 100mm con configuración especial.
  • El ángulo de chaflán en J es de 15 a 30ª.
  • La profundidad max. de chaflanado en J en varias pasadas de 57,5 mm a 15º y de 49,8 mm a 30º.
